钢铁材料常用耐磨涂层有哪些
耐磨涂层是一种附着在基材上，以增加基材的抗磨损的一层特殊材料。 按耐磨涂层的性能可分为以下几种： （1）耐粘着磨损涂层。耐粘着磨损涂层又可分为软支承表面涂层和硬支撑表面涂层。 （2）耐磨粒磨损涂层 （3）耐疲劳磨损涂层 （4）耐冲蚀磨损涂层 按附着方式可分热喷涂涂层和化学粘涂耐磨涂层。常用防锈耐磨涂层有哪些？
1、产品说明
RT826小颗粒耐磨损涂层由特种改良环氧树脂，陶瓷微球和超硬晶体，加强纤维等组成：易于混合，操作性好，可蘸水抹平操作，适用复杂表面和薄涂层，易于成型;室温固化，固化后形成坚韧耐磨的涂层，与基本附着牢固，耐细颗粒的冲击 冲蚀磨损，耐气蚀磨损和腐蚀工况，减少停车检修，设备更换时间，具有优异耐磨损，耐腐蚀性能和良好耐高温性能。
2、典型用途
适用于气动传输物料对设备的磨粒磨损、冲蚀磨损修复，也适用于气蚀磨损场合设备的修复和预防护。应用于气流分选设备、除尘设备、旋流器、选粉机、集料器、水泵蜗壳内回转机件的耐磨修复和预防护。应用于电厂、水泥厂、选矿、选粉、港口以及船舶输料系统等。
3、固化前特性
A组份特征
典型值
外观 灰色膏状陶瓷微球填充
基料化学成分 改性环氧树脂
密度(g/cm3) 2.2
B组份特征
典型值
外观 黑色膏状陶瓷微球填充
基料化学成分 改性胺加成物
密度（g/cm3） 2.0
4、混合特性
典型值
外观 深灰色
重量比 A:B=4：1
体积比 A;B=3.5:1
涂敷面积 756cm2/6.3mm涂层/1000g
适用期（min） 45
（100g@25摄氏度）
运行前室温最短固化时间（h）
50%负荷 8
100%负荷 24
5、固化后特性 典型值
密度（g/cm2）（GB/T13354-1992） 2.1
硬度（卲氏D）(GB/T2411-2008) 85
剪切强度（MPa）(GB/T7124-2008) 12
抗压强度（MPa）(GB/T1041-2008) 105
工作温度（） —60—120
6、使用说明
清理和准备：对修补面打磨或喷砂，露出金属本体并使之粗糙。清除油污，建议使用高效金属清洗剂清洗，效果更好。
混胶：用胶铲将混合好的胶涂敷在修补面上，刮抹、压实，排除胶层中缝隙、气孔，抹平压实、成型。
固化：按运行前室温最短固化时间固化，如果要达到更快的固化条件，和适当加温。
7、使用的技术要点
使用时间和固化时间的长短取决于温度和混胶量：温度高、混胶量大，适用期会缩短；反之适用期会延长。低于5℃，不建议使用。低于10℃，需要安全预热修补面至手触温和再施胶，并在固化期内对修补面保温；气温高时防止固化过快，可减少调胶量或冷却A/B组分。初步固化后以50～150℃加温修补面，可得到更好的固化和粘接性能。
8、注意事项
蘸水涂胶后，即刻以氧气-乙炔焰吹涂胶处金属外壁或用热风机、远红外加热干燥胶层表面水分；
远离儿童存放；
建议在通风良好环境使用。
若不慎接触皮肤要先擦拭，然后用清水冲洗；若不慎接触眼睛，立即用清水冲洗，并就医。
9、包装规格
500克/套（A/B罐装） 20公斤/套（A/B桶装） 或按客户要求定制。
10、储存条件
在8～28℃阴凉干燥处贮存十二个月。
金属表面耐磨涂层有那些？
金属表面耐磨涂层，按材质分类，北京耐默公司有以下材质： 1：碳化钨金属表面耐磨涂层 2：陶瓷耐磨涂层 3：KN17高分子陶瓷聚合物涂层耐磨涂层涂料有哪些？
耐磨涂层涂料按材质分类有以下型号: 1、KN17高分子陶瓷聚合物涂料涂层 2、KN7051碳化硅陶瓷涂料涂层 3、KN99898小颗粒陶瓷涂层涂料 4、KN99899大颗粒陶瓷涂层涂料。耐磨陶瓷胶粘剂低温下可以使用吗
耐磨陶瓷胶粘剂低温下可以使用吗
可以的，耐磨陶瓷专用陶瓷胶由于耐磨耐腐蚀，强度高，广泛应用于电厂，钢厂除灰系统，水泥厂等行业。但是在冬季气温低于10℃时，胶水粘稠度增大，混匀搅拌会很费力而且容易不均匀，影响粘接效果，可以提前将胶水桶放到热水中加热，切记热水温度不得超过50摄氏度，否则会使胶剧烈反应出现发泡而影响粘接强度。

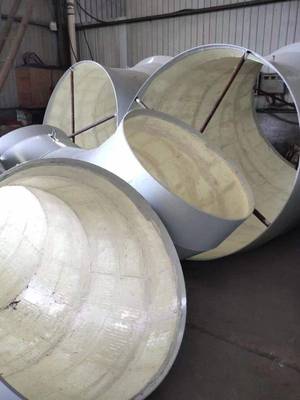

耐磨陶瓷胶粘剂粘贴耐磨弯头

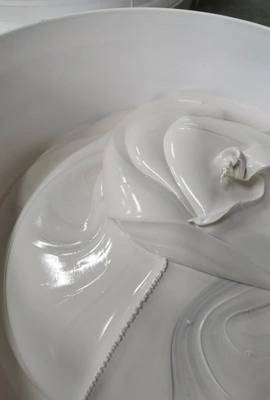

耐磨陶瓷胶粘剂
