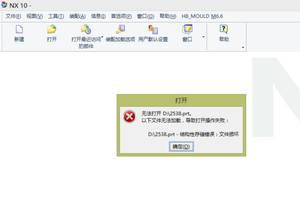

ug零件图打不开怎样修复
UG零件图打不开有两种类别，如下：
1）你的UG版本低于设计零件图的版本，会出现打开的情况，比如一个用的6.0，一个用的9.0，那么9.0可以打开6.0绘制的图，而6.0无法打开9.0绘制的图形；
2）你所绘制的零件图由于参数失败，无法打开，当然也就谈不上修复了，遇到这样的图，只有让客户重发，或者重新绘制。附图说明：
UG画的图打不开怎么办
UG 5.0 不建议使用，打不开以前文件的解决方法有两种，临时解决方法：将系统时间往前调，比文件创建时间要早就行，永久解决方法：找一个无限时补丁。图标变成别的软件图标解决方法就更简单了：工具--文件夹选项--文件类型--扩展名--找到PRT选项--打开方式--选择UG打开执行文件.UG只能显示部件图且桌面会出现很多单独的零件图档。有时候零件图都打不开。（怎样才能显示整体装配图）
UG的专用格式是prt，STEP并不是UG的直接打开格式，需要用导入的方式进行打开其他软件制作的模型。
如果你想要看完整的装配模型，需要手动把所有的模型全部打开一次，或者打开最后制作的完整的装配体，因为每个软件的读取不一样，像导入类的文件，都需要二次读取的。
选择文件——导入——STEP（看你的文件的版本）；
然后下拉菜单，选择格式是STEP或者STP，否则是看不到文件的。
